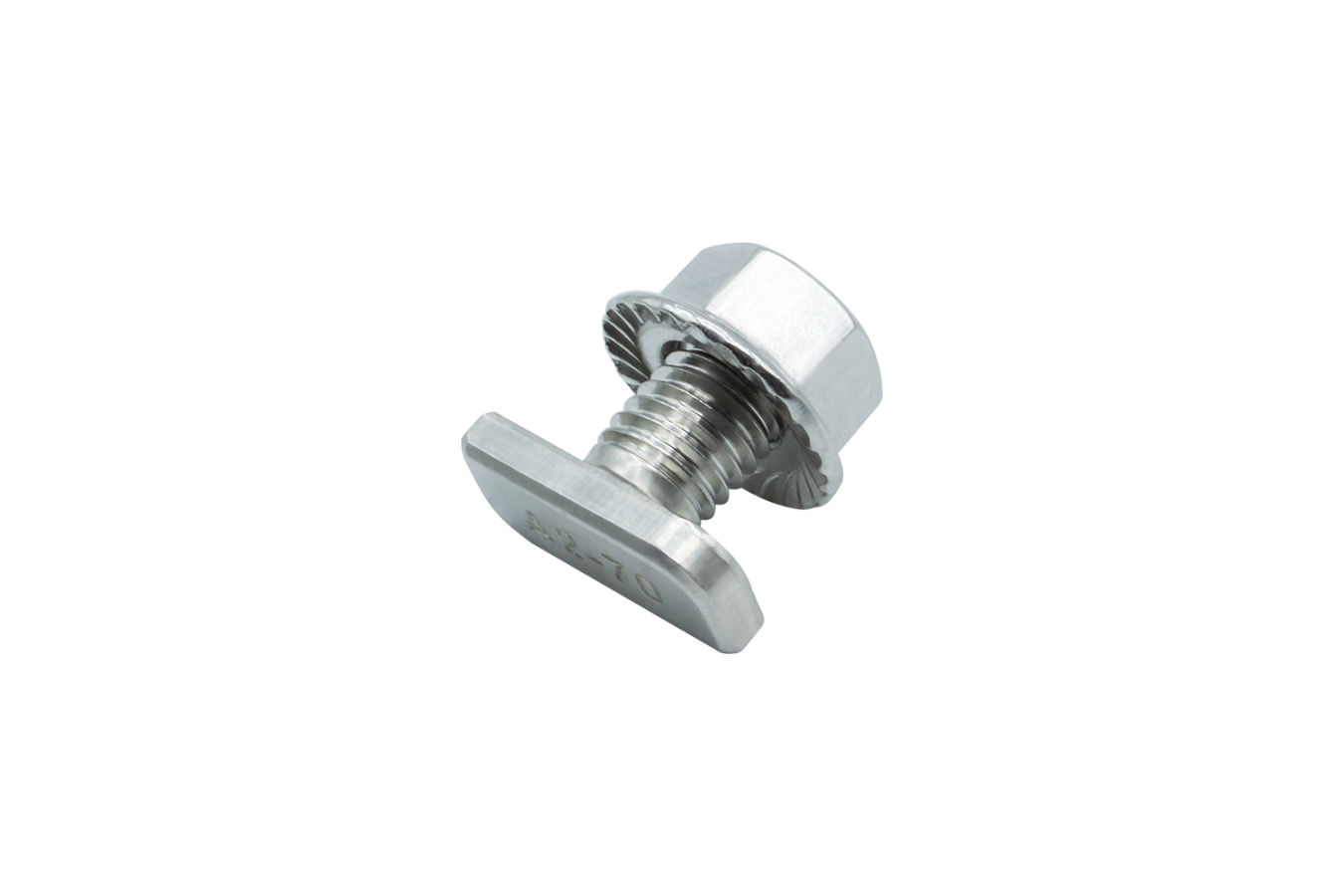

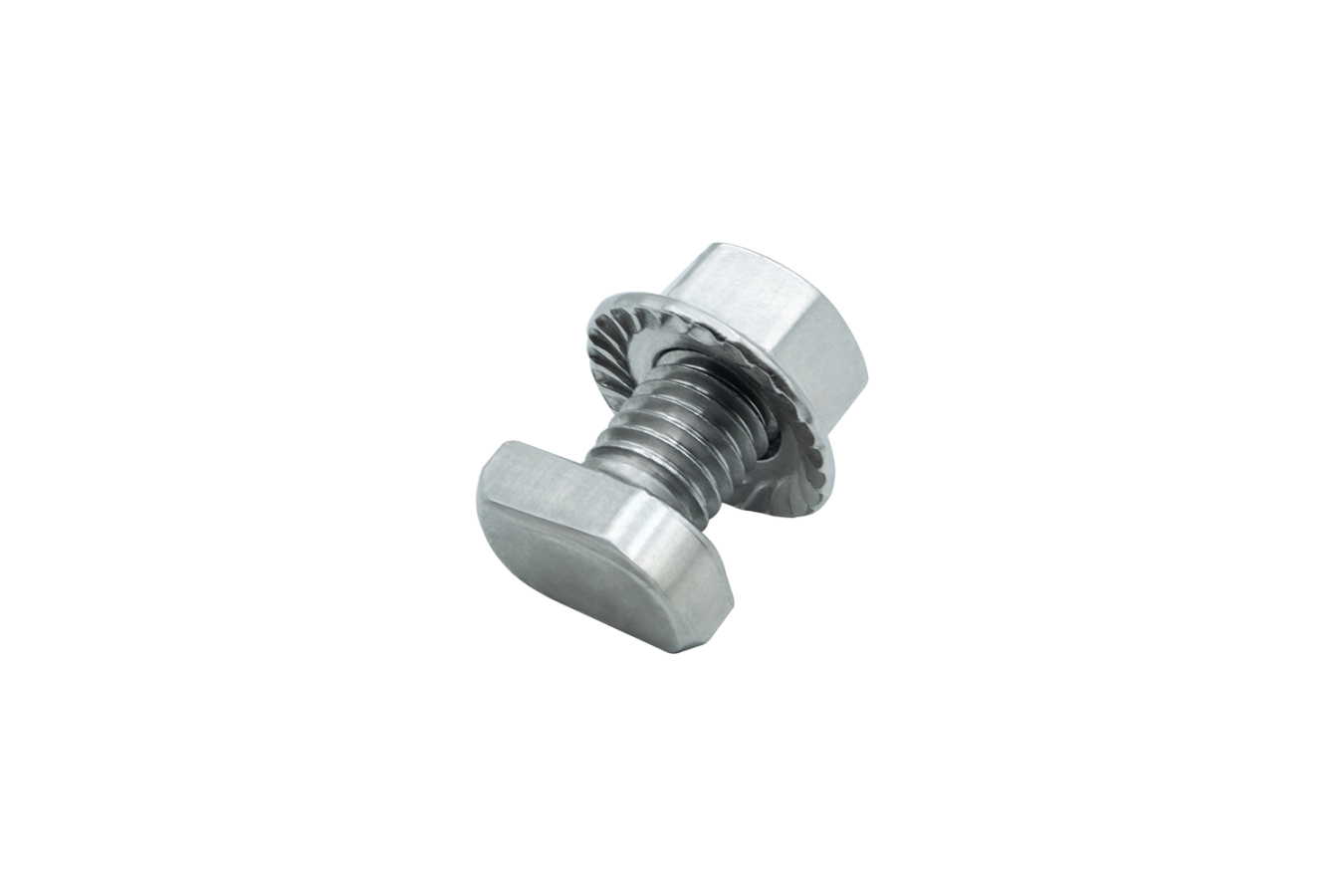

Produktübersicht Die Solar-Hammerkopfschrauben V2A stellen eine speziell entwickelte Befestigungslösung für die Montage von Photovoltaik-Anlagen dar. Diese Schrauben sind aus hochwertigem Edelstahl V2A gefertigt und werden komplett vormontiert mit passenden M10-Sperrzahnmuttern geliefert. Das System ermöglicht eine schnelle und zuverlässige Befestigung von Solarmodulen an Montageschienen ohne zeitaufwändiges seitliches Einfädeln. Konstruktionsmerkmale und Funktionsweise Die Hammerkopfschrauben verfügen über einen charakteristischen T-förmigen Schraubenkopf, der durch seine spezielle Geometrie eine direkte Montage von oben ermöglicht. Der Hammerkopf wird in die Profilnut eingesetzt und durch eine 90-Grad-Drehung gegen den Uhrzeigersinn positioniert. Die integrierte Sägezahnstruktur am Schraubenkopf sorgt für zusätzlichen Halt und verhindert ein Verrutschen der Verbindung während des Anziehens. Die vormontierte M10-Sperrzahnmutter mit Flansch nach DIN 6923 bietet durch ihre gezahnte Unterseite einen besonders sicheren Halt. Die Sperrverzahnung greift in das Material ein und verhindert ein selbstständiges Lösen der Verbindung durch Vibrationen oder thermische Ausdehnung. Material und Oberflächenbehandlung Die gesamte Produktfamilie besteht aus Edelstahl V2A (Werkstoff 1.4301), auch bekannt als AISI 304. Dieser austenitische Chrom-Nickel-Stahl bietet hervorragende Korrosionsbeständigkeit und eignet sich optimal für den dauerhaften Außeneinsatz. Die Zugfestigkeit beträgt 700 N/mm², was eine hohe mechanische Belastbarkeit gewährleistet. Der Edelstahl V2A ist resistent gegen Feuchtigkeit, UV-Strahlung und atmosphärische Einflüsse. Die Oberfläche ist pressblank ausgeführt und benötigt keine zusätzliche Beschichtung oder Behandlung. Anwendungsbereiche Befestigung von Photovoltaik-Modulen an Aluminium-Montageschienen Solarmontagesysteme auf Schrägdächern und Flachdächern Verbindung von Solarschienen mit Dachhaken und Stockschrauben Montage von Solaraufständerungen und Unterkonstruktionen Befestigung von Erdungsklemmen und Kabelführungen Nachträgliche Anbringung von Zubehör an bestehenden Solaranlagen Technische Vorteile Der Hauptvorteil liegt in der vereinfachten Montage durch Einsetzen von oben. Im Gegensatz zu herkömmlichen Sechskantschrauben, die seitlich in die Profilnut eingeschoben werden müssen, kann die Hammerkopfschraube an jeder beliebigen Stelle des Profils positioniert werden. Dies ermöglicht auch nachträgliche Installationen ohne Demontage bestehender Komponenten. Die Sperrzahnmutter gewährleistet eine vibrationsfeste Verbindung, die auch bei thermischen Zyklen und Windlasten dauerhaft stabil bleibt. Das Anzugsmoment beträgt üblicherweise 20 Nm für M10-Verbindungen, was mit einer Standard-Ratsche einfach zu erreichen ist. Montage und Handhabung Die Installation erfolgt in wenigen einfachen Schritten: Positionierung: Hammerkopfschraube von oben in die Profilnut einsetzen Ausrichtung: Schraube um 90 Grad gegen den Uhrzeigersinn drehen, bis der Hammerkopf quer zur Nut steht Befestigung: Anbauteil aufsetzen und mit der vormontieren Sperrzahnmutter verschrauben Anzug: Mit Drehmomentschlüssel auf 20 Nm anziehen Die korrekte Positionierung des Hammerkopfes lässt sich am Schlitz am Schraubenende erkennen. Ein präzises Drehmoment ist wichtig, um Beschädigungen zu vermeiden und optimalen Halt zu gewährleisten. Wartung und Lebensdauer Durch das korrosionsbeständige Edelstahl V2A-Material sind die Hammerkopfschrauben praktisch wartungsfrei. Die Lebensdauer entspricht der der Solaranlage selbst und beträgt bei normaler Witterungsbelastung mindestens 25 Jahre. Regelmäßige Sichtkontrollen der Verschraubungen werden empfohlen, insbesondere nach extremen Wetterereignissen. Bei Bedarf kann das Anzugsmoment nachkontrolliert werden. Ein Austausch einzelner Schrauben ist jederzeit möglich, ohne die gesamte Konstruktion zu beeinträchtigen. Die Edelstahlausführung verhindert Kontaktkorrosion mit Aluminiumkomponenten und gewährleistet auch bei direktem Kontakt mit anderen Metallen eine lange Lebensdauer. Technische Daten » Material: Edelstahl AISI 304 / 1.4301 / V2A Technische Zeichnungen / Daten   w W M h Solar Hammerkopfschraube V2A N10M10x20 breit 10 22.8 M10x20 4 Solar Hammerkopfschraube V2A N10M10x20 schmal 10 17.1 M10x20 5.8   M s d m Solar Hammerkopfschraube V2A N10M10x20 breit Solar Hammerkopfschraube V2A N10M10x20 schmal M10 15 21.8 10 Kompatible Produkte Ein „x" zeigt, zu welcher Variante dieses Produkts das jeweilige Zubehör passt:   AP.HKSS.N10M10x20AP.HKSS.N10M10x20sS.6923.A2.M10 Ringmutter DIN582 M10 verzinkt (RM.DIN582.M10) xx Ringmutter M10 Edelstahl (RM.M10.ES) xx Ringschraube DIN580 M10 verzinkt (RS.DIN580.M10) x Ringschraube M10 Edelstahl (RS.M10.ES) x Sechskantmutter DIN934 V2A, M10 (S.934.A2.M10) xx Sechskantmutter DIN982 selbstsichernd V2A, M10 (S.982.A2.M10) xx Unterlegscheibe DIN125 V2A, 10,5 mm (M10) (S.125.A2.M10) xxx Häufig gestellte Fragen {"@context":"https:\/\/schema.org","@type":"FAQPage","mainEntity":[{"@type":"Question","name":"Was ist die Solar Hammerkopfschraube?","acceptedAnswer":{"@type":"Answer","text":"Die Solar Hammerkopfschraube ist eine speziell entwickelte Befestigungsschraube aus hochwertigem Edelstahl V2A (Werkstoff 1.4301), die für die Montage von Photovoltaik-Modulen auf Montageschienen konzipiert wurde. Sie verfügt über eine schmale Hammerkopfgeometrie, die das Einsetzen in enge Profilnuten erleichtert und eine sichere Fixierung der Solarmodule ermöglicht. Die Schraube wird vormontiert mit einer Sperrzahnmutter geliefert, sodass sie direkt einsatzbereit ist."}},{"@type":"Question","name":"Wie messe ich die Nutbreite meines Profils korrekt?","acceptedAnswer":{"@type":"Answer","text":"Am genauesten gelingt das mit einer Schieblehre. Messen Sie die Breite der Nutöffnung, also den Abstand zwischen den beiden Kanten, an denen die Nut nach außen offen ist. Setzen Sie die Messschenkel dabei gerade an und nicht schräg, sonst fällt der Wert zu groß aus. Die gemessene Öffnung entspricht in der Regel der Nutgröße, nach der Sie Nutensteine, Hammermuttern, Winkel und anderes Zubehör auswählen – so sitzt es passgenau im Profil."}},{"@type":"Question","name":"Welche Vorteile bietet die Solar Hammerkopfschraube gegenüber anderen Befestigungselementen?","acceptedAnswer":{"@type":"Answer","text":"Die Solar Hammerkopfschraube ermöglicht eine einfache Montage, da sie direkt von oben in die Nut eingesetzt werden kann. Die vormontierte Sperrzahnmutter verhindert ein selbstständiges Lösen durch Vibrationen oder thermische Ausdehnung. Durch ihre hohe Zugfestigkeit bietet sie eine zuverlässige mechanische Stabilität, und der Edelstahl V2A gewährleistet eine langfristige Korrosionsbeständigkeit im Außenbereich."}},{"@type":"Question","name":"Wie wird die Solar Hammerkopfschraube montiert?","acceptedAnswer":{"@type":"Answer","text":"Die Montage der Solar-Hammerkopfschraube erfolgt, indem sie von oben in die Profilnut eingesetzt wird. Anschließend wird die Schraube um 90 Grad gegen den Uhrzeigersinn gedreht, bis der Hammerkopf quer zur Nut steht. Danach kann das Anbauteil aufgesetzt werden, und die vormontierte Sperrzahnmutter wird zur Befestigung verwendet. Schließlich wird die Verbindung mit einem Drehmomentschlüssel auf 20 Nm angezogen. Die korrekte Positionierung des Hammerkopfes lässt sich am Schlitz am Schraubenende erkennen. Ein präzises Drehmoment ist wichtig, um Beschädigungen zu vermeiden und optimalen Halt zu gewährleisten."}},{"@type":"Question","name":"Welche Anwendungsbereiche gibt es für die Solar Hammerkopfschraube?","acceptedAnswer":{"@type":"Answer","text":"Die Solar Hammerkopfschraube wird für die Befestigung von Photovoltaik-Modulen an Aluminium-Montageschienen verwendet. Sie eignet sich sowohl für Solarmontagesysteme auf Schrägdächern als auch auf Flachdächern. Zudem kann sie zur Verbindung von Solarschienen mit Dachhaken oder Stockschrauben, zur Montage von Solaraufständerungen und Unterkonstruktionen sowie für die Befestigung von Erdungsklemmen und Kabelführungen genutzt werden. Sie ist auch für nachträgliche Installationen an bestehenden Solaranlagen geeignet."}},{"@type":"Question","name":"Ist die Solar Hammerkopfschraube wetterfest?","acceptedAnswer":{"@type":"Answer","text":"Ja, die Schraube besteht aus Edelstahl V2A, einem Material, das speziell für hohe Korrosionsbeständigkeit und Witterungsbeständigkeit bekannt ist. Sie kann problemlos im Außenbereich eingesetzt werden und widersteht Regen, Schnee, UV-Strahlung und Feuchtigkeit. Dies macht die Solar-Hammerkopfschraube besonders langlebig und zuverlässig, wodurch sie die Lebensdauer der gesamten Photovoltaikanlage unterstützt."}},{"@type":"Question","name":"Was bedeutet \"V2A\" bzw. \"Edelstahl A2\"?","acceptedAnswer":{"@type":"Answer","text":"V2A oder Edelstahl A2 bezeichnet eine rostfreie Edelstahllegierung (1.4301), die korrosionsbeständig ist und sich ideal für den Innenbereich sowie für Anwendungen im Außenbereich ohne extreme Umwelteinflüsse eignet."}},{"@type":"Question","name":"Wie wichtig ist das Drehmoment beim Anziehen der Schraube?","acceptedAnswer":{"@type":"Answer","text":"Das richtige Drehmoment beim Anziehen der Schraube ist entscheidend für eine sichere und dauerhafte Verbindung. Ein zu geringes Drehmoment kann dazu führen, dass die Verbindung locker bleibt, während ein zu hohes Drehmoment Schraube, Werkstück oder Gewinde beschädigen kann. Daher ist es wichtig, das Anziehmoment genau einzuhalten. Spezielle Drehmomentschlüssel oder automatische Schraubsysteme unterstützen dabei, das richtige Drehmoment präzise zu erreichen."}}]} » Was ist die Solar Hammerkopfschraube? Die Solar Hammerkopfschraube ist eine speziell entwickelte Befestigungsschraube aus hochwertigem Edelstahl V2A (Werkstoff 1.4301), die für die Montage von Photovoltaik-Modulen auf Montageschienen konzipiert wurde. Sie verfügt über eine schmale Hammerkopfgeometrie, die das Einsetzen in enge Profilnuten erleichtert und eine sichere Fixierung der Solarmodule ermöglicht. Die Schraube wird vormontiert mit einer Sperrzahnmutter geliefert, sodass sie direkt einsatzbereit ist. » Wie messe ich die Nutbreite meines Profils korrekt? Am genauesten gelingt das mit einer Schieblehre. Messen Sie die Breite der Nutöffnung, also den Abstand zwischen den beiden Kanten, an denen die Nut nach außen offen ist. Setzen Sie die Messschenkel dabei gerade an und nicht schräg, sonst fällt der Wert zu groß aus. Die gemessene Öffnung entspricht in der Regel der Nutgröße, nach der Sie Nutensteine, Hammermuttern, Winkel und anderes Zubehör auswählen – so sitzt es passgenau im Profil. » Welche Vorteile bietet die Solar Hammerkopfschraube gegenüber anderen Befestigungselementen? Die Solar Hammerkopfschraube ermöglicht eine einfache Montage, da sie direkt von oben in die Nut eingesetzt werden kann. Die vormontierte Sperrzahnmutter verhindert ein selbstständiges Lösen durch Vibrationen oder thermische Ausdehnung. Durch ihre hohe Zugfestigkeit bietet sie eine zuverlässige mechanische Stabilität, und der Edelstahl V2A gewährleistet eine langfristige Korrosionsbeständigkeit im Außenbereich. » Wie wird die Solar Hammerkopfschraube montiert? Die Montage der Solar-Hammerkopfschraube erfolgt, indem sie von oben in die Profilnut eingesetzt wird. Anschließend wird die Schraube um 90 Grad gegen den Uhrzeigersinn gedreht, bis der Hammerkopf quer zur Nut steht. Danach kann das Anbauteil aufgesetzt werden, und die vormontierte Sperrzahnmutter wird zur Befestigung verwendet. Schließlich wird die Verbindung mit einem Drehmomentschlüssel auf 20 Nm angezogen. Die korrekte Positionierung des Hammerkopfes lässt sich am Schlitz am Schraubenende erkennen. Ein präzises Drehmoment ist wichtig, um Beschädigungen zu vermeiden und optimalen Halt zu gewährleisten. » Welche Anwendungsbereiche gibt es für die Solar Hammerkopfschraube? Die Solar Hammerkopfschraube wird für die Befestigung von Photovoltaik-Modulen an Aluminium-Montageschienen verwendet. Sie eignet sich sowohl für Solarmontagesysteme auf Schrägdächern als auch auf Flachdächern. Zudem kann sie zur Verbindung von Solarschienen mit Dachhaken oder Stockschrauben, zur Montage von Solaraufständerungen und Unterkonstruktionen sowie für die Befestigung von Erdungsklemmen und Kabelführungen genutzt werden. Sie ist auch für nachträgliche Installationen an bestehenden Solaranlagen geeignet. » Ist die Solar Hammerkopfschraube wetterfest? Ja, die Schraube besteht aus Edelstahl V2A, einem Material, das speziell für hohe Korrosionsbeständigkeit und Witterungsbeständigkeit bekannt ist. Sie kann problemlos im Außenbereich eingesetzt werden und widersteht Regen, Schnee, UV-Strahlung und Feuchtigkeit. Dies macht die Solar-Hammerkopfschraube besonders langlebig und zuverlässig, wodurch sie die Lebensdauer der gesamten Photovoltaikanlage unterstützt. » Was bedeutet "V2A" bzw. "Edelstahl A2"? V2A oder Edelstahl A2 bezeichnet eine rostfreie Edelstahllegierung (1.4301), die korrosionsbeständig ist und sich ideal für den Innenbereich sowie für Anwendungen im Außenbereich ohne extreme Umwelteinflüsse eignet. » Wie wichtig ist das Drehmoment beim Anziehen der Schraube? Das richtige Drehmoment beim Anziehen der Schraube ist entscheidend für eine sichere und dauerhafte Verbindung. Ein zu geringes Drehmoment kann dazu führen, dass die Verbindung locker bleibt, während ein zu hohes Drehmoment Schraube, Werkstück oder Gewinde beschädigen kann. Daher ist es wichtig, das Anziehmoment genau einzuhalten. Spezielle Drehmomentschlüssel oder automatische Schraubsysteme unterstützen dabei, das richtige Drehmoment präzise zu erreichen. Produktsicherheit: Dr. Ing. Tobias Meisch www.cnc-zubehoer.eu Pfarrgartenstr. 9 73457 Essingen Deutschland service@cnc-zubehoer.eu details { border: 1px solid #ddd; margin-top: 20px; } summary { background: #f4f4f4; padding: 10px; cursor: pointer; position: relative; font-weight: bold; } details > div { padding: 10px; } .techImageStyle { max-width: 100%; } .product-detail-description-text h3 { color: #18181b; font-size: 16px; font-weight: 600; line-height: 1.4; margin: 28px 0 10px 0; padding: 0 0 8px 0; position: relative; letter-spacing: 0.2px; border-bottom: 1px solid #e4e4e7; } .product-detail-description-text h3::before { content: ''; position: absolute; bottom: -1px; left: 0; width: 40px; height: 2px; background: #1d60a5; } .product-detail-description-text > h3:first-child { margin-top: 0; } .product-detail-description-text h4 { color: #3f3f46; font-size: 14px; font-weight: 600; line-height: 1.4; margin: 18px 0 8px 0; padding: 6px 12px; background: #fafafa; border-left: 2px solid #1d60a5; } .product-detail-description-text p { text-align: left; } .product-detail-description-text ul { padding: 0; margin: 20px 0; list-style: none; } .product-detail-description-text li { color: #3f3f46; padding: 3px 0 2px 35px; margin: 0; position: relative; } .product-detail-description-text li::before { content: '»'; position: absolute; left: 15px; top: 3px; color: #1d60a5; font-size: 16px; font-weight: bold; line-height: 21px; }
